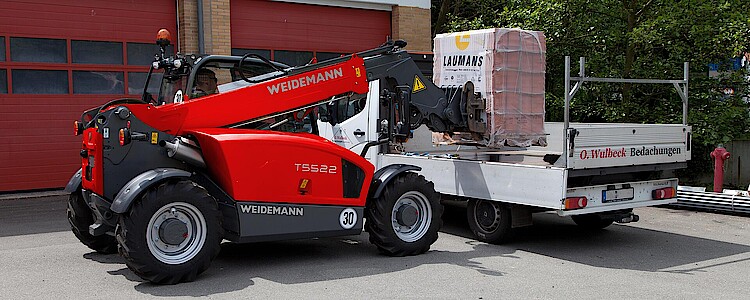

Teleskopický manipulátor T5522
Robustný podvozok teleskopického nakladača T5522 a pohon všetkých kolies mu poskytujú výnimočnú stabilitu a všestrannosť pre širokú škálu úloh. Maximálnu flexibilitu z hľadiska manévrovateľnosti, vysokých rýchlostí a stiesnených priestorov zaisťujú aj tri režimy riadenia: riadenie všetkých kolies, riadenie prednej nápravy a krabí chod. Asistenčný systém vodiča VLS (Vertical Lift System) uľahčuje plynulé ovládanie a podporuje prácu v zložitom prevádzkovom prostredí. Stabilitu stroja výrazne zvyšuje takmer vertikálny pohyb, ku ktorému dochádza pri zdvíhaní a spúšťaní.
Základné vlastnosti
T5522 sa dodáva v dvoch variantoch kabíny a poskytuje ešte nižšiu celkovú výšku s vyššou kabínou pre ešte lepší výhľad do všetkých strán. Kompaktné teleskopické nakladače sú dané kombináciou nerozdeleného rámu, riadenia všetkých kolies a veľmi nízkeho ťažiska. Tieto stroje sú výnimočne rýchle a agilné zároveň.
Práškové lakovanie
Stroje Weidemann si roky zachovávajú svoj pôvodný vzhľad. Je to preto, že práškové lakovanie využíva technológiu šetrnú k životnému prostrediu. Lak, ktorý bol vyrobený, je vďaka nej neskutočne odolný. Dokonalé a pevné spojenie medzi lakom a kovom pod ním je zabezpečené vypálením segmentov pri 180 °C.

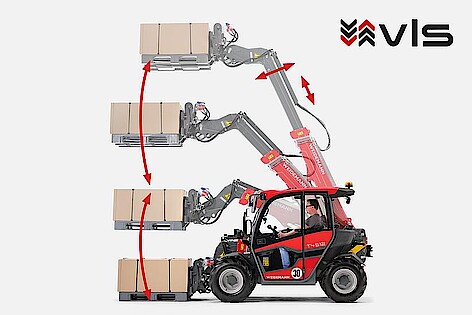

VLS
Vertical Lift System „Vls“ je asistenčný systém vodiča, ktorý uľahčuje vodičovi prácu pri zdvíhaní alebo spúšťaní bremien čiastočne automatickým vysúvaním teleskopického ramena pri zdvíhaní a zasúvaním pri spúšťaní bez toho, aby vodič musel špeciálne aktivovať teleskopickú funkciu. To umožňuje plynulú a rýchlu prácu.
Takmer vertikálny pohyb zdvíhania a spúšťania tiež robí teleskopický nakladač s vls veľmi stabilným, pretože náklad nedosahuje oblasť preťaženia. Skúsení vodiči môžu s vls pracovať ešte rýchlejšie a bezpečnejšie. Neskúsení vodiči dostanú cennú podporu pri zdvíhaní a nakladaní.

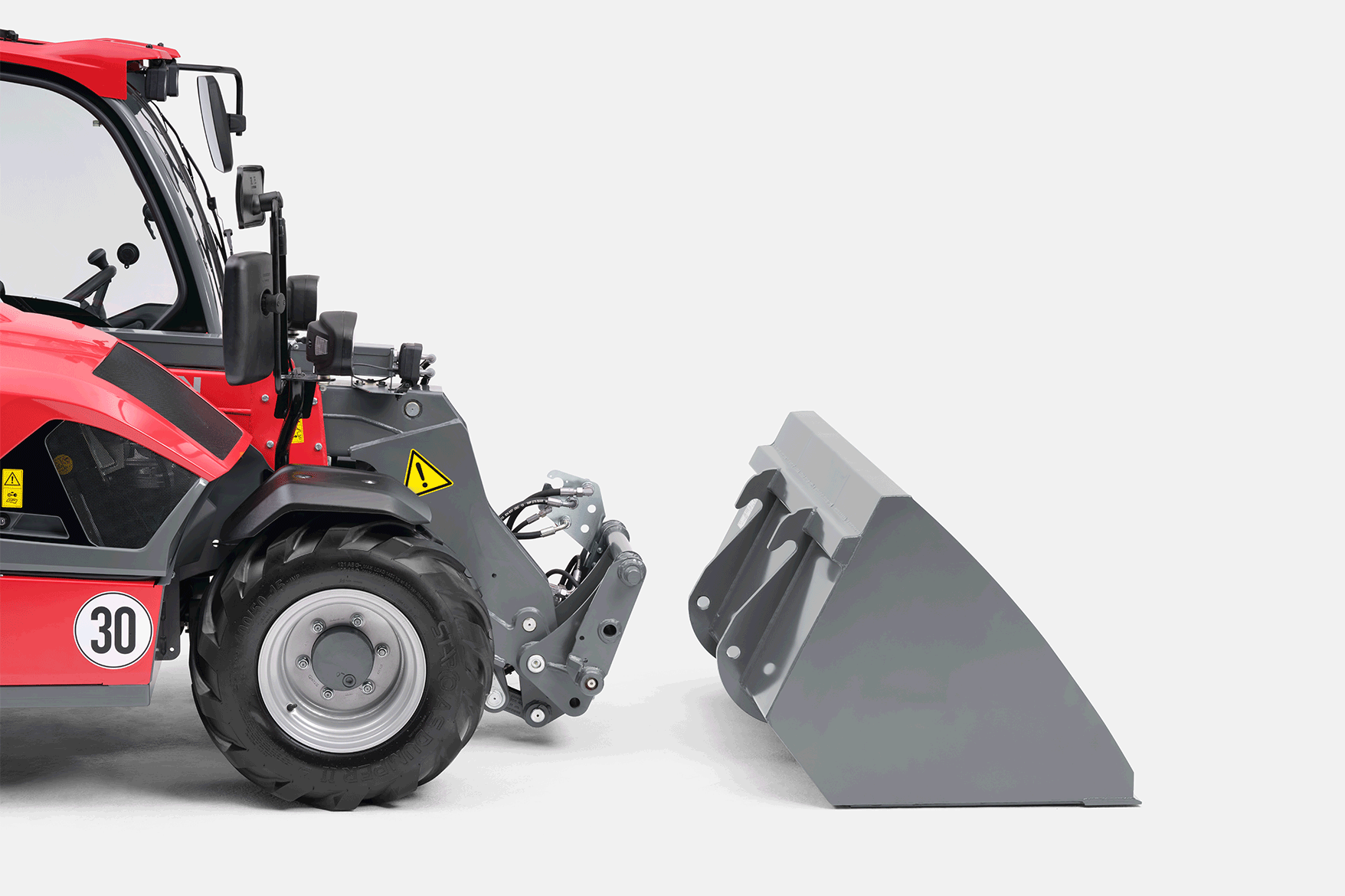

Efektívna výmena príslušenstva
Vďaka hydraulickému rýchlo výmennému systému je možné príslušenstvo rýchlo a jednoducho vymeniť. S dobrým výhľadom na rýchloupínaciu dosku je stroj okamžite pripravený na opätovné použitie. To zvyšuje produktivitu a zvyšuje ziskovosť.

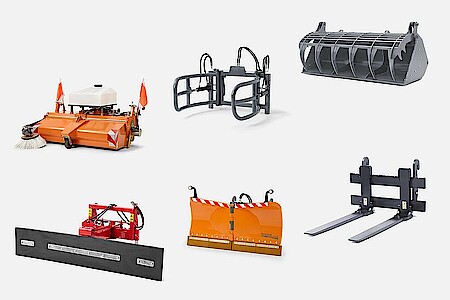

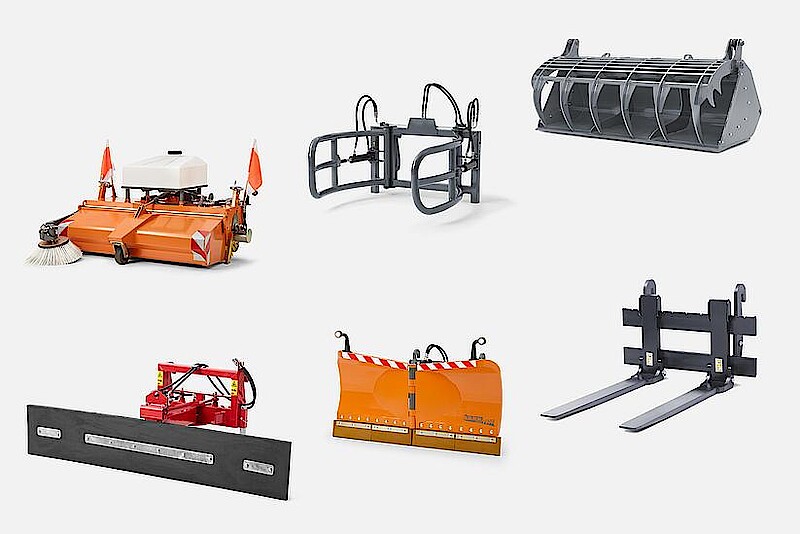

Príslušenstvo
Obrovský výber náradia, ktoré sa na farmách využíva, je možné k Weidemannu T5522 doplniť. S komplexným a premysleným radom príslušenstva sa každý model stane multifunkčným strojom.

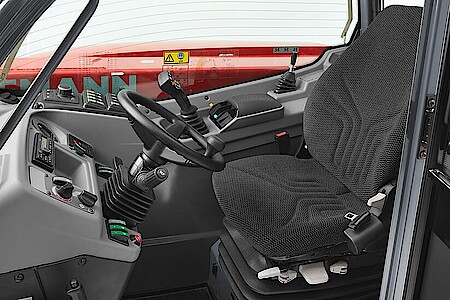

Komfortná kabína
Priestranná a pohodlná kabína spĺňa všetky bezpečnostné požiadavky aktuálnej európskej smernice o strojových zariadeniach podľa ROPS a FOPS a ponúka dostatok priestoru pre hlavu a voľnosť pohybu. Z kabíny má vodič výborný prehľad o náradí a celom pracovnom priestore. To zaisťuje bezpečnosť, pretože obsluha má vždy všetko na očiach. Interiér ponúka výbornú ergonómiu, veľkorysý priestor a mnoho ďalších individuálnych možností.
Technické parametre
| VLASTNOSTI | Základná výbava |
|---|---|
| Motor | Perkins |
| Typ motoru | 404J-E22T |
| Počet valcov | 4 |
| Výkon motoru max. kW | 45 |
| Výkon motoru max. PS | 61 |
| Pri max otáčkach. (ot/min) | 2 800 |
| Zdvihový objem (cm³) | 2 200 |
| Emisná norma | V |
| Dodatočná úprava | DOC/DPF |
| HMOTNOSTI | |
|---|---|
| Prevádzková hmotnosť (kg) | 4 200 |
| Užitočná nosnosť (max. kg) | 2 200 |
| ÚDAJE O VOZIDLE | ||
|---|---|---|
| Rýchlosť pojazdu km/h | 0-20 (30) | |
| Nádrž na palivo (l) | 33 | |
| Nádrž na olej (l) | 36 |
| HYDRAULIKA | ||
|---|---|---|
| Tlak pojazdu (bar) | 380 | |
| Prietok hydrauliky (l/min) | 28,6 (41,6-70) | |
| Tlak pracovnej hydrauliky (bar) | 220 |
| POHON | |
|---|---|
| Typ pohonu | Hydrostat |
| Pohon pojazdu | Kardan |
Efektívna výmena príslušenstva
Príslušenstvo
Komfortná kabína
Diagram manipulátor Weidemann T5522
| ROZMERY | |
|---|---|
| Pneumatiky | 10.5/80-18 AS ET0 |
| A - Celková dĺžka (mm) | 4 576 |
| B - Celková dĺžka (bez lopaty) (mm) | 3 747 |
| C - Od stredu osy (až k čapu lopaty) (mm) | 581 |
| D - Rázvor náprav (mm) | 2 449 |
| E - Previs zadnej časti (mm) | 472 |
| F - Výška s kabínou (mm) | – |
| Výška s kabínou nízko (mm) | 1 950 |
| Výška s kabínou vysoko (mm) | 2 150 |
| H - Výška sedadla (mm) | 962 |
| J - Celková pracovní výška (mm) | 6 074 |
| K - Bod otočenia lopaty (max. výška zdvihu) (mm) | 5 471 |
| L1 - Výška so zaťažením so zasunutým ramenom (mm) | 3 638 |
| L - Výška so zaťažením s vysunutým ramenom (mm) (mm) | 5 056 |
| M1 - Násypná výška so zasunutým ramenom (mm) | 3 103 |
| M - Výsypná výška s vysunutým ramenom (mm) | 4 520 |
| N - Dosah (pri M) (mm) | 293 |
| O - Zahĺbenie (mm) | 111 |
| P - Celková šírka (mm) | 1 808 |
| Q - Rozchod (mm) | 1 530 |
| S - Svetlá výška (mm) | 256 |
| T - Max. vonkajší polomer (mm) | 4 153 |
| U - Polomer na vonkajšom kolese (mm) | 3 281 |
| V - Vnútorný polomer (mm) | 1 193 |
| X - Uhol spätnej rotácie pri max. výške zdvihu° | 47 |
| Y - Uhol vyklopenia (max.) ° | 34,5 |
| Z - Uhol zaklopenia na zemi ° | 41 |
