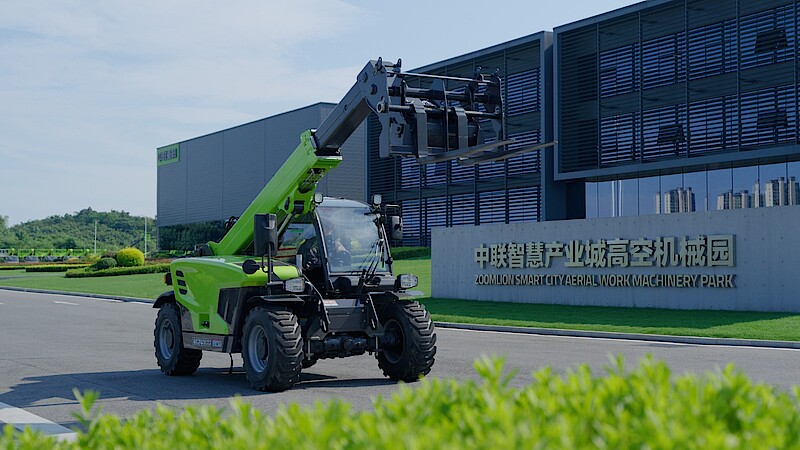

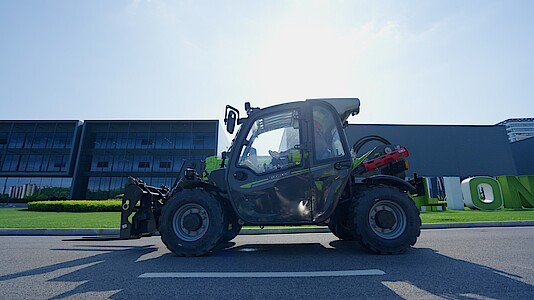

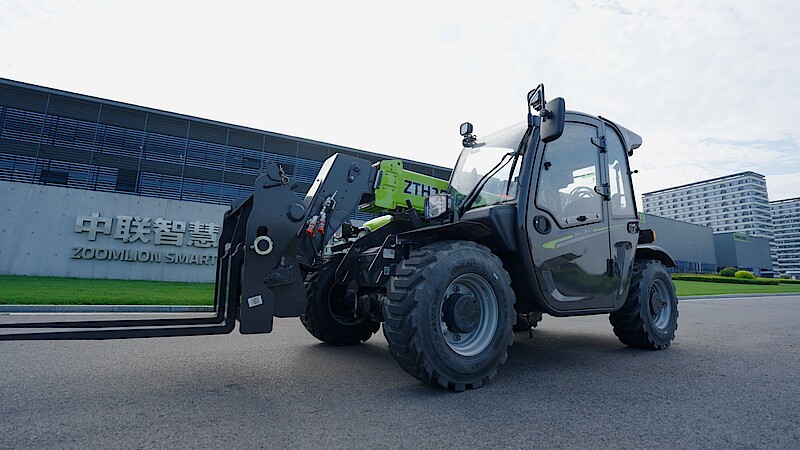

ZOOMLION ZTH 3507
Teleskopický manipulátor ZOOMLION ZTH 3507 je kompaktný, multifunkčný a vysoko výkonný pevný manipulátor navrhnutý pre intenzívnu prácu v rôznych náročných podmienkach poľnohospodárstva, stavebníctva a logistiky. Stroj spája silný dieselový motor Cummins F3.8 s výkonom 90 kW / 123 k a krútiacim momentom 500 Nm, pohonom 4x4 a tromi flexibilnými režimami riadenia. S maximálnou nosnosťou 3 500 kg, výškou zdvihu až 7 m, horizontálnym dosahom 3,95 m a plnou zhodou so štandardmi CE ponúka ZTH 3507 nekompromisný pracovný výkon, rýchlu manipuláciu s materiálom a maximálny komfort obsluhy.
Prečo si vybrať ZOOMLION ZTH 3507 pre vaše hospodárstvo?
- Silný a spoľahlivý motor Cummins: Preverený 4-valcový dieselový motor Cummins F3.8 s objemom 3 760 cm³ dodáva výkon 90 kW (123 k) a krútiaci moment až 500 Nm pre náročné nasadenie.
- Vysoká zdvíhacia kapacita a dosah: Zvládne maximálnu nosnosť až 3 500 kg, výšku zdvihu 7 m (3 000 kg pri max. výške) a horizontálny dosah 3,95 m s nosnosťou 1 200 kg na najvzdialenejšom bode.
- Výkonná hydraulika s piestovým čerpadlom: Piestové čerpadlo dodáva prietok oleja 150 – 270 l/min pri pracovnom tlaku s hydraulickou nádržou o objeme 145 l.
- Špičková manévrovateľnosť a 4x4 pohon: Trvalý pohon všetkých kolies (4x4), ťažná sila až 87 / 90 kN a 3 režimy riadenia (predné kolesá / 4WS – 4 kolesá / krabí chod) s polomerom otáčania len 3,98 m.
- Pohodlná presklená kabína: Ergonómiu práce zabezpečuje prehľadný 10.1-palcový inteligentný displej, presné ovládanie a presklená kabína pre vynikajúci výhľad na pracovný priestor.
- Univerzálne uchytenie Euro: Štandardný úchyt EURO zaisťuje širokú kompatibilitu s poľnohospodárskym náradím a prídavnými zariadeniami.
Technické špecifikácie (Prehľad)
| Parameter | ZOOMLION ZTH 3507 (Diesel) |
|---|---|
| Typ pohonu / Motor | Dieselový Cummins F3.8 (Euro V / Stage V) |
| Menovitý výkon / Krútiaci moment | 90 kW / 123 k / 500 Nm |
| Objem / Počet valcov | 3 760 cm³ / 4-valcový |
| Prevodovka / Rýchlosť | Hydraulická 38 / 37 / 40 km/h |
| Max. výška zdvihu / Nosnosť | 7,0 m / 3 500 kg (3 000 kg pri max. výške) |
| Max. dosah dopredu / Nosnosť | 3,95 m / 1 200 kg |
| Prietok hydrauliky / Čerpadlo | 150 – 270 l/min Piestové čerpadlo |
| Pohon / Režimy riadenia | 4x4 |
| Ťažná sila / Polomer otáčania | 90 kN / 3,98 m (vonkajší) |
| Rozmery (D × Š × V) | 4,84 m × 2,29 m × 2,57 m (Rázvor 3,04 m) |
| Hmotnosť / Palivová nádrž | 8 060 kg / 145 l (Hydraulická nádrž 145 l) |
| Úchyt náradia | EURO |
Kľúčové technické vlastnosti a inovatívne technológie v štandardnej výbave
1. Motor Cummins, prevodovka a výkon pojazdu
Teleskopický manipulátor ZOOMLION ZTH 3507 spolieha na overený a vysokovýkonný vznetový motor v kombinácii so spoľahlivým pohonným ústrojenstvom pre náročnú prevádzku.
- Priemyselný motor Cummins F3.8: Štvorvalcový preplňovaný dieselový motor s objemom 3 760 cm³ dodáva menovitý výkon 90 kW (123 k) a vysoký krútiaci moment až 500 Nm už pri nízkych otáčkach.
- Hydraulická prevodovka: Hydrostatický/hydraulický systém pohonu zabezpečuje plynulý prenos krútiaceho momentu a umožňuje dosahovať maximálnu rýchlosť jazdy 38 / 37 / 40 km/h podľa konfigurácie.
- Obrovská ťažná sila: Výkonná pohonná sústava poskytuje záberovú ťažnú silu v rozsahu 87 až 90 kN, čo umožňuje manipulátoru ľahko tlačiť kopu materiálu alebo ťahať ťažké prívesy.
- Vysoká autonómia: Objem palivovej nádrže je 145 l, čo zabezpečuje dlhú prevádzku bez nutnosti častého tankovania počas celého pracovného dňa.
2. Pracovné rameno, hydraulika, podvozok a 3 režimy riadenia
ZOOMLION ZTH 3507 kombinuje masívny dosah teleskopického ramena s vysokým hydraulickým prietokom pre rýchle a presné cykly nakladania.
- Pracovné parametre ramena a vidlíc:
- Maximálna výška zdvihu: 7,0 m s nosnosťou 3 500 kg (pri maximálnej výške zvládne 3 000 kg).
- Maximálny čelný dosah: 3,95 m s nosnosťou 1 200 kg na najvzdialenejšom bode.
- Rýchlosť cyklov: Dvíhanie / spúšťanie ramena trvá 8 / 8 s, vysunutie / zasunutie ramena 8 / 9 s, zdvih vidlice 5 s a zasunutie/naklopenie vidlice 4 s.
- Rotácia vidlíc a úchyt: Uhol rotácie vidlíc dosahuje až 146° (rozmery vidlíc 1220 x 122 x 50 mm). Štandardom je univerzálny závesný úchyt EURO.
- Priemyselná hydraulika s piestovým čerpadlom:
- Výkonné piestové čerpadlo dodáva plynulý hydraulický prietok v rozsahu 150 – 270 l/min.
- Objem samostatnej hydraulickej nádrže dosahuje až 145 l.
- Robustný podvozok 4x4 a manévrovateľnosť:
- Pohon 4x4: Trvalý pohon všetkých štyroch kolies poskytuje vynikajúcu trakciu na blate, štrku aj neospevnenom teréne.
- 3 režimy riadenia: Podporuje riadenie prednej nápravy, riadenie všetkých 4 kolies (4WS) a krabí chod pre jednoduché manévrovanie v úzkych priestoroch.
- Polomer otáčania a pneumatiky: Vonkajší polomer otáčania je 3,98 m. Stroj je obutý do veľkých terénnych pneumatík 460/70R24.
3. Rozmery, hmotnosť, bezpečnosť a komfort kabíny
Teleskopický manipulátor ZOOMLION ZTH 3507 ponúka stabilnú konštrukciu, vynikajúci výhľad a pokročilú ergonómiu pre bezpečnú prácu na farme aj stavbe.
- Rozmery a prejazdnosť: Celková dĺžka stroja je 4,84 m, šírka 2,29 m, výška 2,57 m, rázvor 3,04 m a minimálna svetlá výška 0,44 m pre hladký prejazd nerovným terénom.
- Hmotnosť a stabilita: Prevádzková hmotnosť dosahuje 8 060 kg, čo poskytuje nízke ťažisko a vysokú stabilitu pri manipulácii s ťažkými bremenami vo výške.
- Komfortná presklená kabína: Ergonómiu obsluhy zabezpečuje moderná presklená kabína s výborným výhľadom vo všetkých smeroch, inteligentným 10,1-palcovým displejom a intuitívnym ovládaním.
- Bezpečnostné prvky a certifikácia: Stroj plne vyhovuje prísnym bezpečnostným štandardom CE. Zabezpečuje spoľahlivú ochranu obsluhy aj nákladu pri zdvíhaní a pojazde.
- Akustický komfort a vibrácie: Hladina hluku v prostredí dosahuje 104 dB a úroveň vibrácií prenášaných na ruky je nižšia ako 2,5 m/s².
Zaujal vás manipulátor ZOOMLION ZTH 3507?
Doprajte svojmu podniku spoľahlivú techniku s bohatou štandardnou výbavou bez skrytých príplatkov.
V Land Technologies vám radi pripravíme cenovú ponuku na mieru, zabezpečíme financovanie alebo dohodneme osobné predvedenie stroja.
