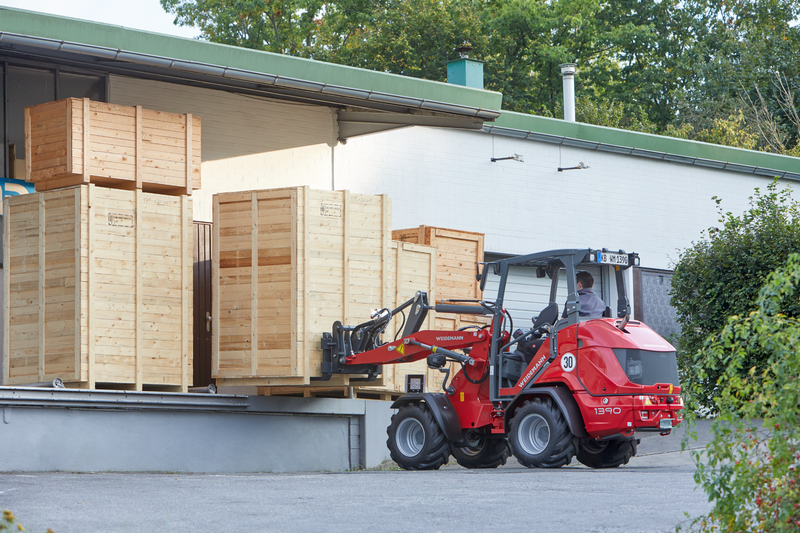

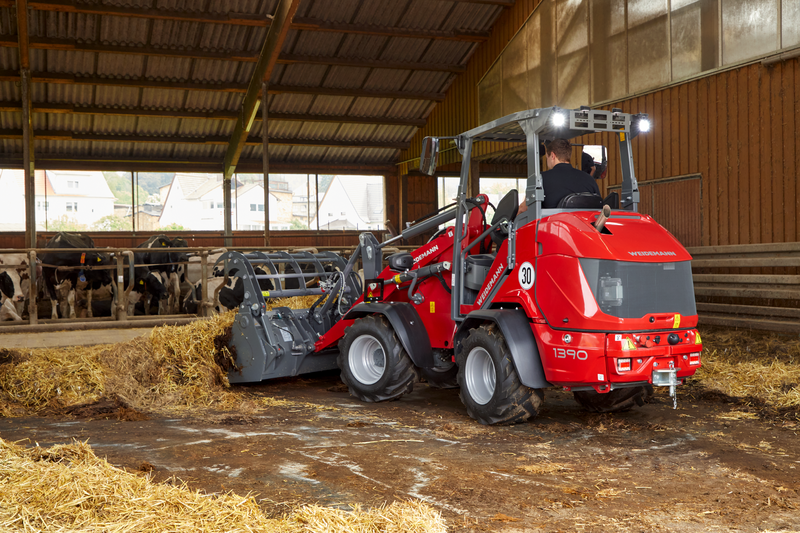

Kĺbový nakladač Hoftrac 1390

Nová generácia Hoftrac 1390 ponúka širokú škálu konfigurácií a jej výkon, napríklad v oblasti motorizácie, náprav a hydraulického výkonu, je možné presne prispôsobiť konkrétnym pracovným úlohám. Elektronicky riadený trakčný pohon ecDrive (Electronic Controlled Drive) so štyrmi rôznymi jazdnými režimami a elektrickou parkovacou brzdou prináša nové možnosti použitia, pohodlia, bezpečnosti a úplne nový zážitok z jazdy.

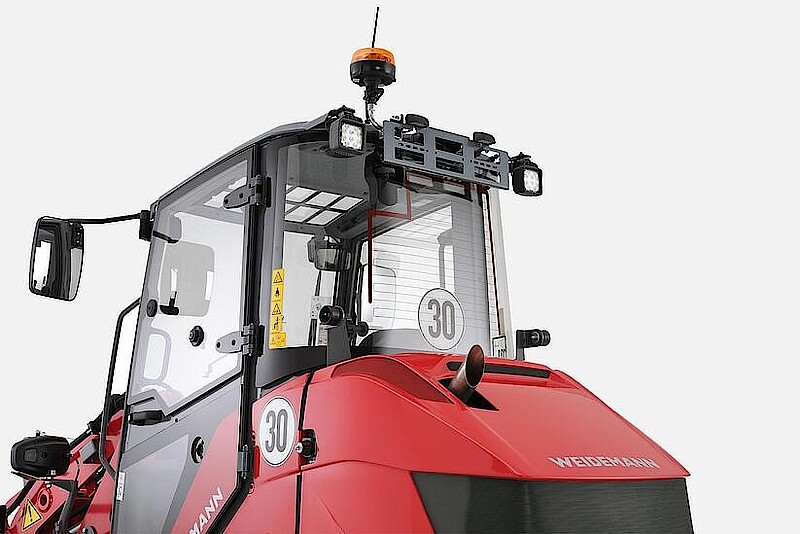

Komfortná kabína

  • Kabína bola optimalizovaná podľa potrieb obsluhy. Ponúka množstvo nových funkcií a umožňuje pracovať bezpečne a pohodlne. Vďaka 4-stĺpikovému dizajnu, zapusteným oknám a panoramatickému zadnému oknu poskytuje optimálnu viditeľnosť do všetkých strán. Vykurovanie s optimalizovanou cirkuláciou vzduchu a klimatizácia zabezpečujú stále príjemnú teplotu.
  • Priestrannosť kabíny je priekopnícka v segmente Hoftrac. Klimatizácia je integrovaná do kabíny bez potreby dodatočných úprav karosérie. Na výber sú dva rôzne joysticky v závislosti od výbavy a konfigurácie.
  • Funkcia Coming Home osvetlenia poskytuje dodatočný komfort a bezpečnosť.
  • Kabína je vhodná aj pre vyšších operátorov, čo nie je bežné pri veľmi kompaktných strojoch.

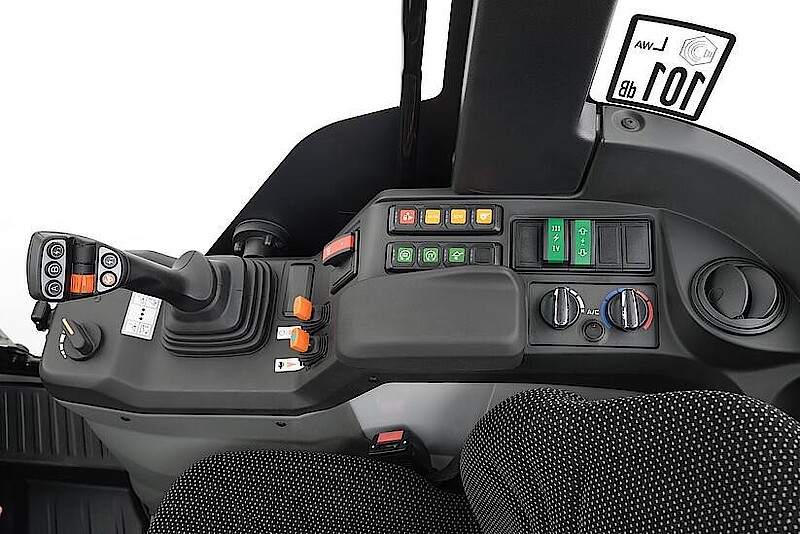

Farebný ovládací panel

Prepracovaná ovládacia filozofia Weidemann a farebne orientovaný koncept riadenia umožňujú obsluhe intuitívne ovládanie stroja. Všetky ovládacie prvky sú ľahko dostupné čo zvyšuje bezpečnosť. Obsluha má vždy na očiach najdôležitejšie informácie o stroji prostredníctvom optimálne umiestneného displeja.

Prepínače a ovládacie prvky sú rozdelené do rôznych farebných skupín:

  • Šedá = Elektrika
  • Červená = Bezpečnosť
  • Modrá/oranžová = Pohon
  • Zelená = Hydraulika

Tento systém zabezpečuje rýchlu zrozumiteľnosť a orientáciu v každej situácii.

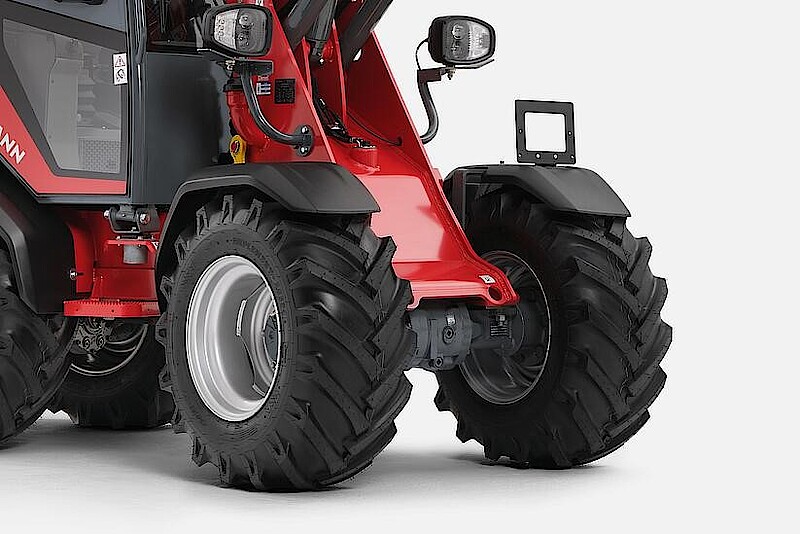

100 % účinná uzávierka diferenciálu

  • V porovnaní so samosvorným diferenciálom ponúka zapínateľná 100 % uzávierka diferenciálu maximálnu trakciu a ťažnú silu, keď je to potrebné.
  • Počas bežného jazdného režimu je uzávierka diferenciálu vypnutá. To zvyšuje bezpečnosť a znižuje opotrebovanie pneumatík, čím sa šetria prevádzkové náklady.

Technické parametre

Vlastnosti Základná výbava
Výrobca motoru Yanmar
Typ motoru 3TNV80FT
Valce 3
Výkon motoru kW /k 18,4/25
pri max. otáčkach ot/min 2 600
Zdvihový objem cm³ 1 226
Typ chladiva Voda
Emisná norma V
Objem nádrže na palivo l 50
Objem nádrže na hydraulický olej l 30
HMOTNOSTI
Prevádzková hmotnosť kg 2 750 – 3 200*
Zdvihová sila (max.) daN 2 448 – 3 592*
Trhacia sila (max.) daN 2 158 – 3 492*
POHON
Druh pohonu ecDrive (Electronic Controlled Drive)
Pohon pojazdu kardanová hriadeľ
Náprava (voliteľné) T94 (PA940)
Rýchlosť jazdy (voliteľné) km/h 0 – 20 (30)
Uzávierka diferenciálu (voliteľné) 100 % vpredu a vzadu
HYDRAULIKA
Prevádzkový tlak hydrauliky pojazdu (max.) bar 380 (400 – 470)
Prietok prevádzkovej hydrauliky (max.) l/min 41,6 (49,5 – 84)
Prevádzkový tlak hydrauliky (max.) bar 210

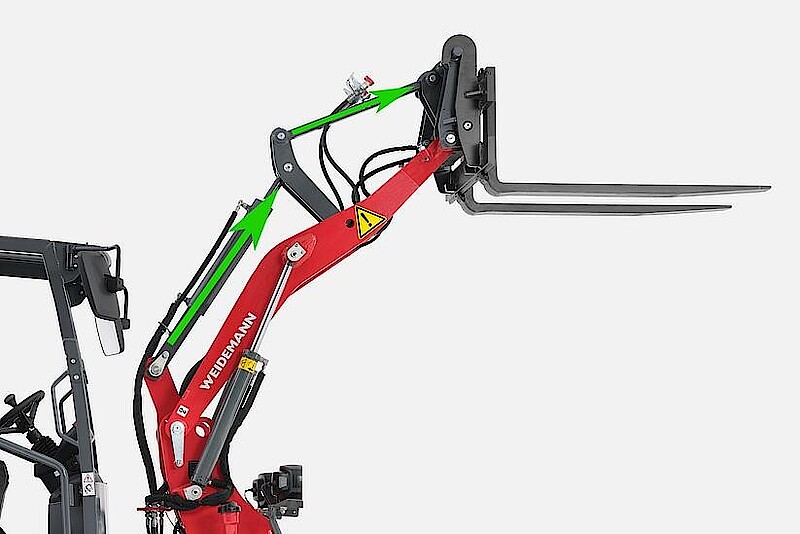

Vyladená P-kinematika

P-kinematika sa vyznačuje presným paralelným vedením v celom rozsahu zdvihu. Neúmyselné vysunutie nie je možné. Vďaka tomu je manipulácia pre obsluhu jednoduchá a bezpečná.

Tabuľka zaťaženia

Spôsob zaťaženia kg
Zaťaženie s lyžicou – stroj rovno, výložník vodorovne 1 520 – 2 130*
Zaťaženie s lyžicou – stroj ohnutý, výložník vodorovne 1 230 – 1 840*
Zaťaženie s lyžicou – stroj rovno, výložník v najnižšej polohe 2 400 – 3 050*
Zaťaženie s lyžicou – stroj ohnutý, výložník v najnižšej polohe 1 850 – 2 890*
Zaťaženie s paletovými vidlami – stroj rovno, výložník vodorovne 1 270 – 1 770*
Zaťaženie s paletovými vidlami – stroj ohnutý, výložník vodorovne 1 030 – 1 530*
Zaťaženie s paletovými vidlami – stroj rovno, prepravná poloha 1 480 – 2 130*
Zaťaženie s paletovými vidlami – stroj ohnutý, prepravná poloha 1 220 – 1 850*

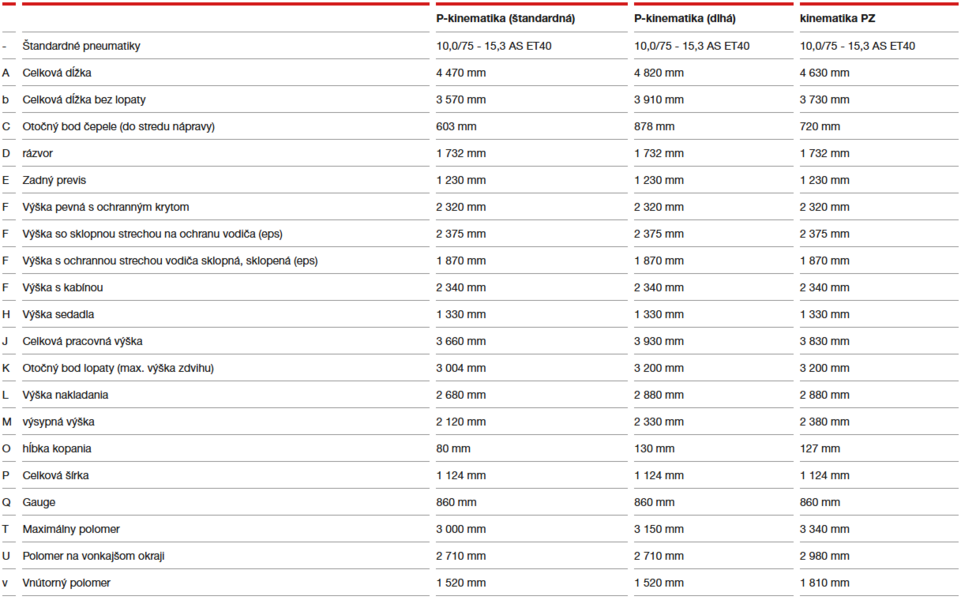

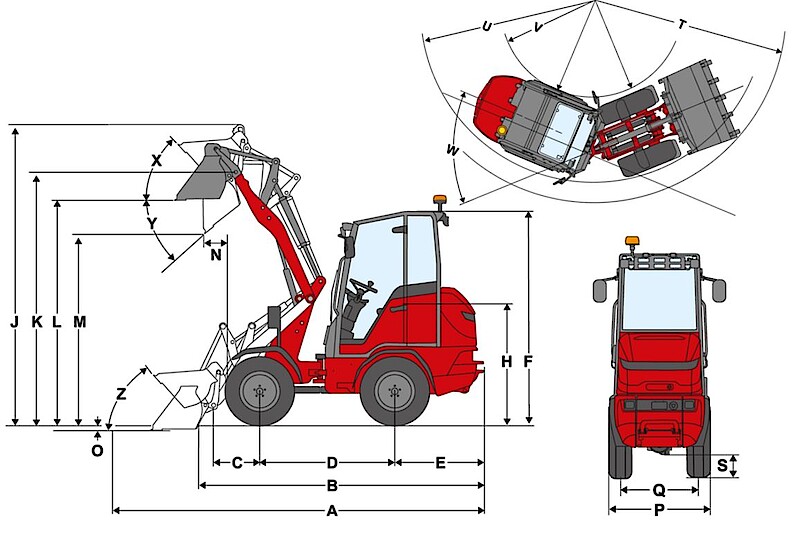

Diagram kĺbový nakladač Hofrac 1390
